Экспорт результатов в dxf

Теги: #ЛИРА-САПР #передача данных #мозаики #dxf

В ПК ЛИРА-САПР, начиная с 2016 версии , имеется возможность экспорта результатов в dxf формат. DXF-файлы являются фактическим стандартом для обмена информацией между программами САПР (в частности, для передачи в программу AutoCAD). В DXF-файл будет записана информация о расчетной схеме, имеющаяся на экране в данный момент. Полностью записывается геометрия схемы (в т.ч. фрагментация схемы) , нумерация всех объектов схемы (узлов, элементов, типов жесткости и т.д.), цветовое представление усилий и армирования (клеенка)

Меню «Экспортировать задачу – dxf результаты»

Если при обработке схемы в программе AutoCAD нужно будет повернуть ее, то маркировка объектов схемы, мозаика станет нечитаемой. Корректно будет поворачиваться только геометрия схемы. Если необходимо получить в AutoCAD изображение повернутой схемы , то лучше этот поворот осуществить в ПК ЛИРА-САПР, а затем выполнить экспорт.

Мозаика напряжений в AutoCAD

Находясь в результатах армирования, можно выполнить экспорт dxf (результаты) мозаик армирования

Мозаика армирования в AutoCAD

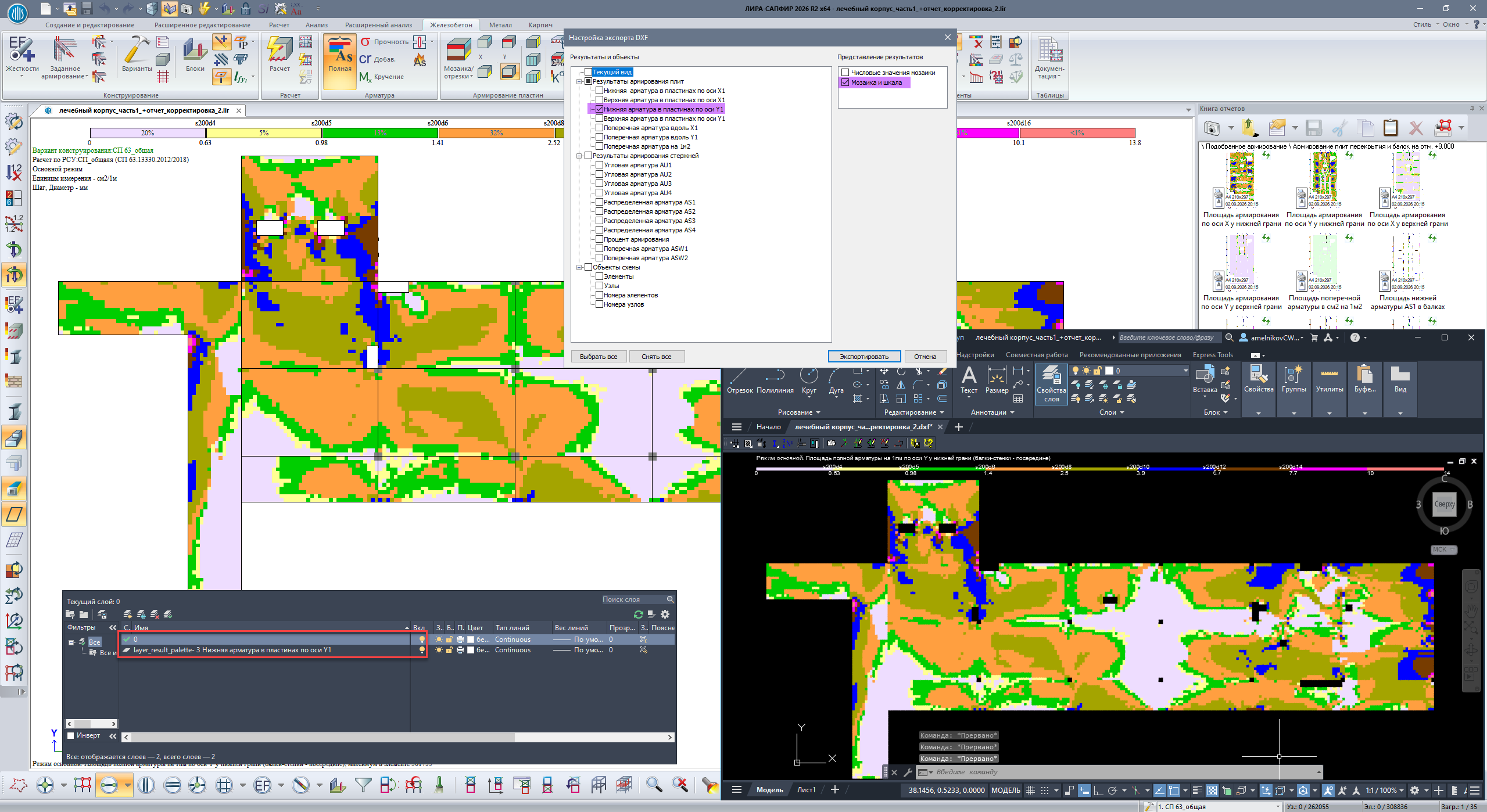

В версии Лира-САПФИР 2026 доработан механизм экспорта

Разработан новый диалог настройки экспорта результатов в формат DXF, позволяющий пользователю самостоятельно определять состав передаваемой информации. Возможность выбора необходимых данных позволяет исключить из экспорта избыточную информацию и тем самым уменьшить размер формируемого файла.

Дополнительно оптимизирован механизм формирования DXF-файлов. В результате при одинаковом составе экспортируемых данных размер файлов существенно уменьшен по сравнению с предыдущими версиями.

Расширены возможности экспорта: добавлено разнесение элементов схемы по отдельным слоям, поддержка заливок HATCH, а также фильтрация элементов по типам дополнительных результатов.

Усовершенствовано представление шкалы результатов и её подписей (объединены в блок), внесены исправления в экспорт диапазонов армирования и другие улучшения.

ВАЖНО! При последующем сохранении DXF-файла в формате DWG его размер может дополнительно уменьшиться до 10 раз.
