Конвейер сквозного проектирования TransMetal

Комплект рабочей документации на промышленное здание за 30-40 минут: как устроен конвейер TransMetal

Компания ООО «Транс-Бим» разработала веб-конфигуратор промышленных зданий из металлоконструкций, который выпускает полный комплект рабочей документации автоматически. Расчётная часть конвейера построена на связке с ЛИРА-САПФИР. Рассказываем, как это работает изнутри и почему ключевым решением оказался не интерфейс, а формат данных.

Задача

Проектирование быстровозводимого здания производственно-складского назначения – работа, типовая по составу и трудоёмкая по исполнению. Каркас, ограждающие конструкции, кровля, узлы, спецификации, смета. От объекта к объекту меняются пролёты, шаг колонн, нагрузки и климатический район, но структура комплекта остаётся одной и той же.

Именно поэтому такие здания – естественный кандидат на автоматизацию. Сложность здесь не в уникальности инженерных решений, а в объёме рутинных операций: пересчитать, перечертить, пересобрать спецификации, свести смету. Классический цикл от исходных данных до выпущенного комплекта занимает недели и месяцы, при этом значительная часть этого времени уходит на согласование версий между разделами.

Мы поставили задачу так: пользователь задаёт параметры объекта и получает готовый комплект рабочей документации без участия проектировщика в каждом конкретном заказе. Разовая настройка шаблонов и правил — это нормальная разработка продукта. Ручная обработка каждого клиента – нет.

Ключевое решение: единая объектная модель

Главное архитектурное решение конвейера принимается до того, как написана первая строка интерфейса, и касается формата данных.

В центре системы стоит одна объектная модель здания. Здание описано не как набор геометрических примитивов, а как структура именованных объектов с параметрами: колонны, балки, связи, ограждающие конструкции, кровля, проёмы, оси, отметки.

Из этой одной модели порождается всё остальное:

• 3D-представление в конфигураторе, которое видит пользователь;
• расчётная схема для конструктивного расчёта;
• чертежи – планы, разрезы, схемы расположения;
• спецификации и ведомости, на основании которых составляется смета на материалы и объёмы работ;
• выгрузки в отраслевые форматы для дальнейшей работы инженера.

Практический смысл этого решения проявляется в момент правки. Изменение шага колонн – это не «перечертить заново пять листов», а изменение одного параметра в модели, после которого все производные документы пересобираются согласованно. Рассогласование между разделами, которое в ручном цикле возникает почти неизбежно, здесь исключено по построению.

Обратная сторона: если бы документация формировалась без создания BIM модели – например, как изображения или как отдельно свёрстанные листы – переход к полноценному BIM проектированию был бы невозможен. Формат данных нужно проектировать осознанно с первого дня, и это дороже, чем кажется на старте.

Расчётная часть

Автоматический выпуск документации имеет смысл только тогда, когда она разрабатывается на основании расчёта. Генератор или AI -агент, который рисует красивые листы без конструктивного обоснования, не имеет отношения к рабочей документации.

Конвейер учитывает исходные данные объекта в полном составе:

• габариты, полезная площадь, шаг и тип колонн, высота здания в свету;
• нагрузка на пол;
• материал, толщина и раскладка ограждающих конструкций;
• тип кровли, утеплитель, организация водостока;
• климат и площадка: регион, расчётная температура наружного воздуха, ветровое давление, снеговая нагрузка.

Отдельно отметим, что расчётная модель не остаётся «чёрным ящиком» внутри платформы – она отдаётся пользователю в редактируемом виде.

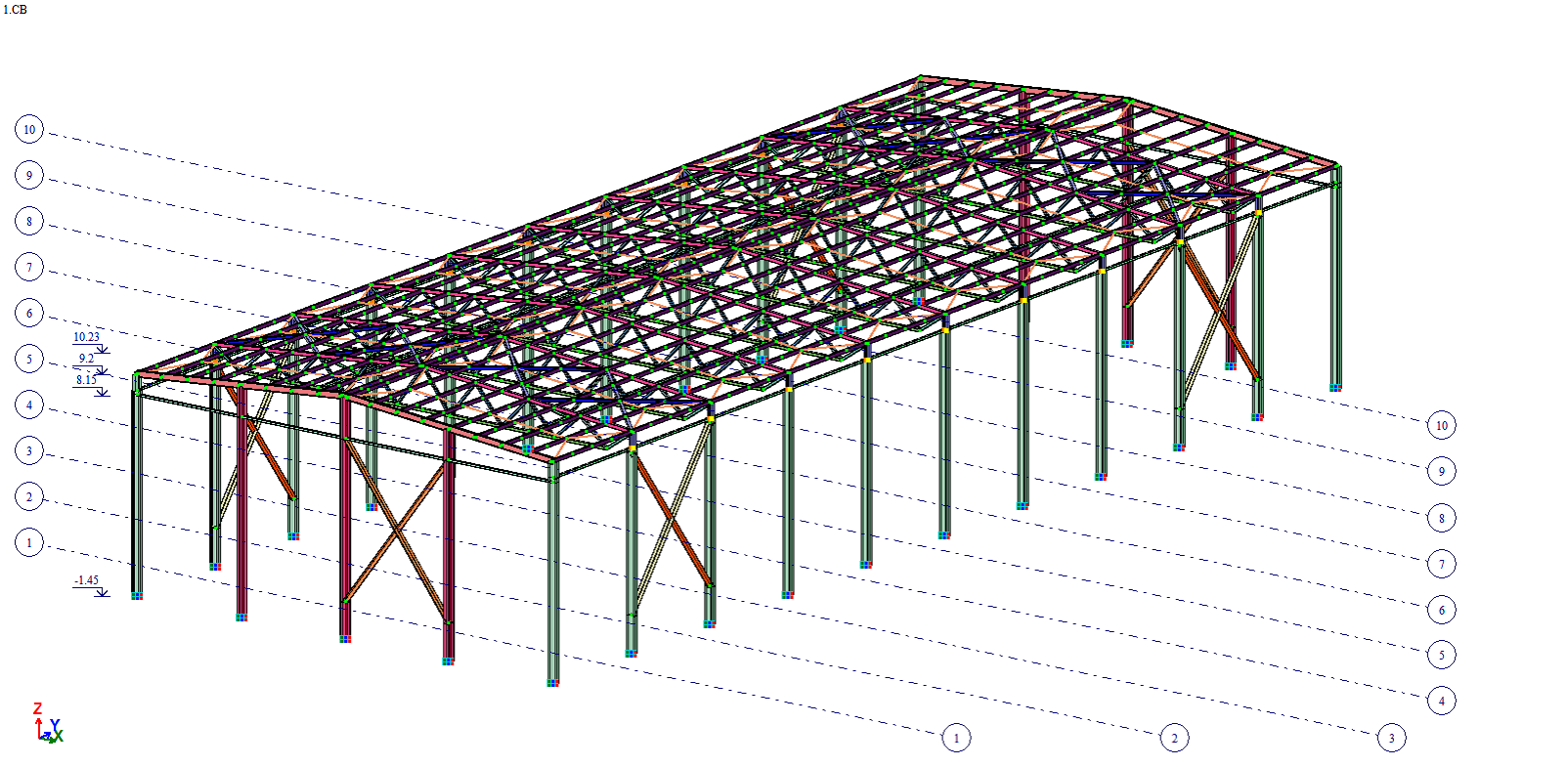

Рис. 1. Конструктивная схема здания

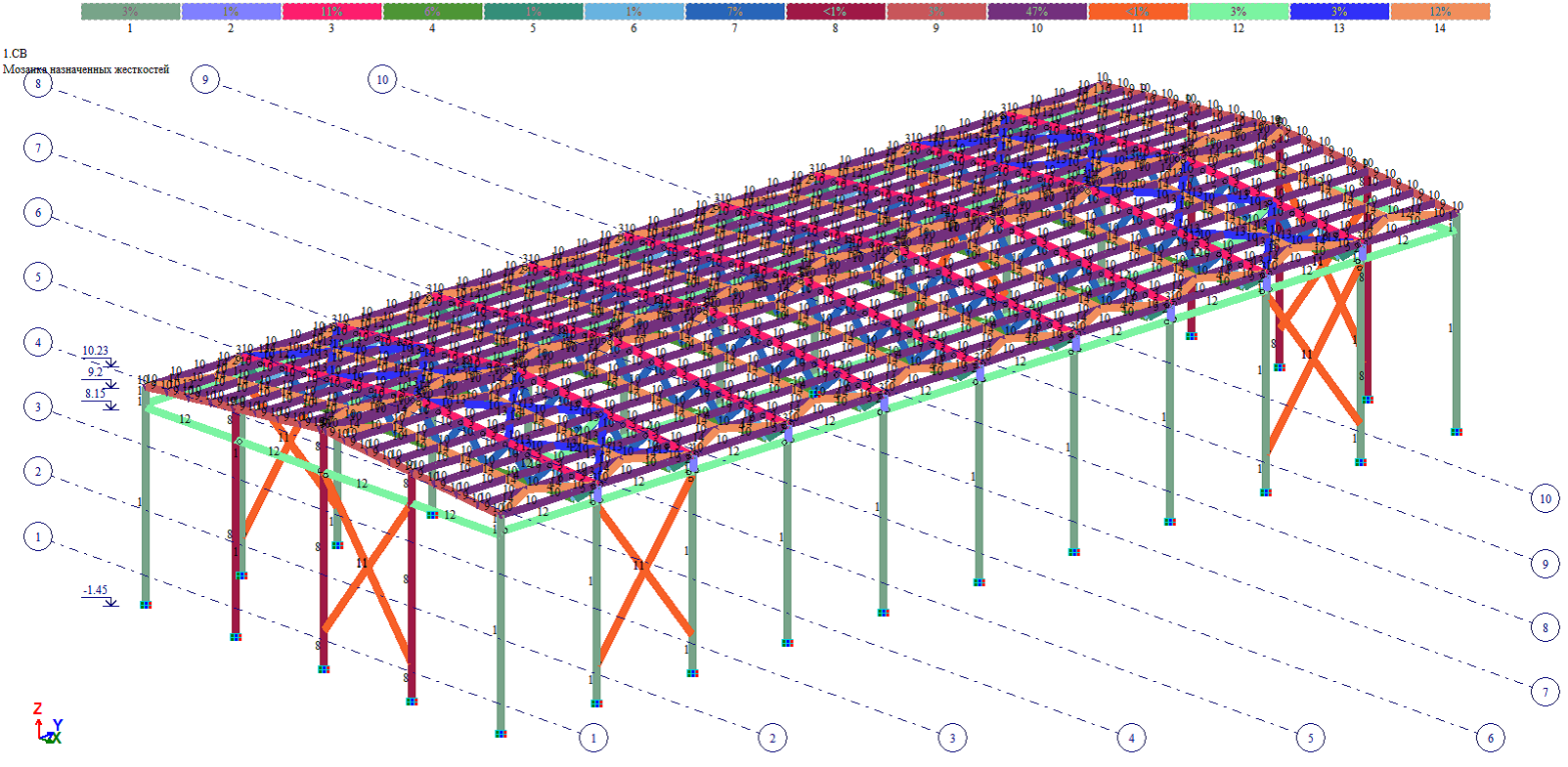

Рис. 2. Мозаика назначенных жёсткостей

Что на выходе

По завершении генерации пользователь получает комплект:

• АС — архитектурно-строительные решения;
• КМ — конструкции металлические, а также детализованные чертежи для их изготовления;
• КР.Р — конструктивный расчёт;
• СМ — смета на строительство.

Выгрузка идёт в двух режимах. Первый – готовый комплект документов и чертежей для производства и строительства. Второй, принципиально важный для проектной аудитории, – редактируемые исходные модели в отраслевых форматах: чертежи DWG, а также расчётные и информационные модели, которые инженер открывает в своём привычном ПО (модель в Revit, Tekla и расчеты Lira) и в случае необходимости вносит корректировки.

Это осознанная позиция. Результат не заперт внутри платформы. Конфигуратор берёт на себя рутинную часть цикла, но не претендует на замену инженера там, где нужно его решение: нестандартный узел, специфическое требование заказчика, привязка к существующим конструкциям.

Пример объекта

Здание производственно-складского назначения, Вологодская область, г. Череповец:

Полный выпуск комплекта по такому объекту занимает 30-50 минут.

Для сравнения: традиционный проектный цикл для здания этого класса измеряется месяцами. При этом речь не идёт о «черновике» – на выходе будет комплект того же состава, что выпускает проектная организация.

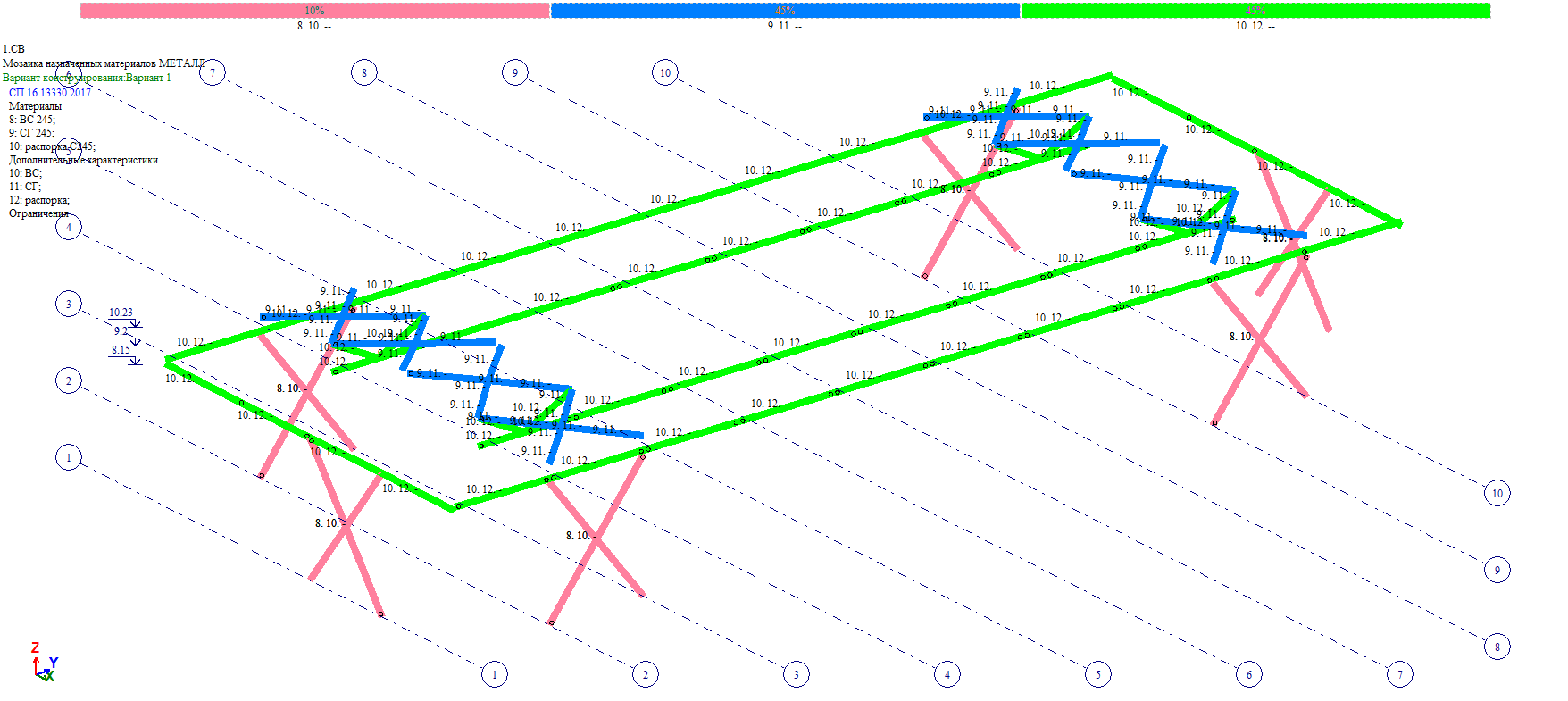

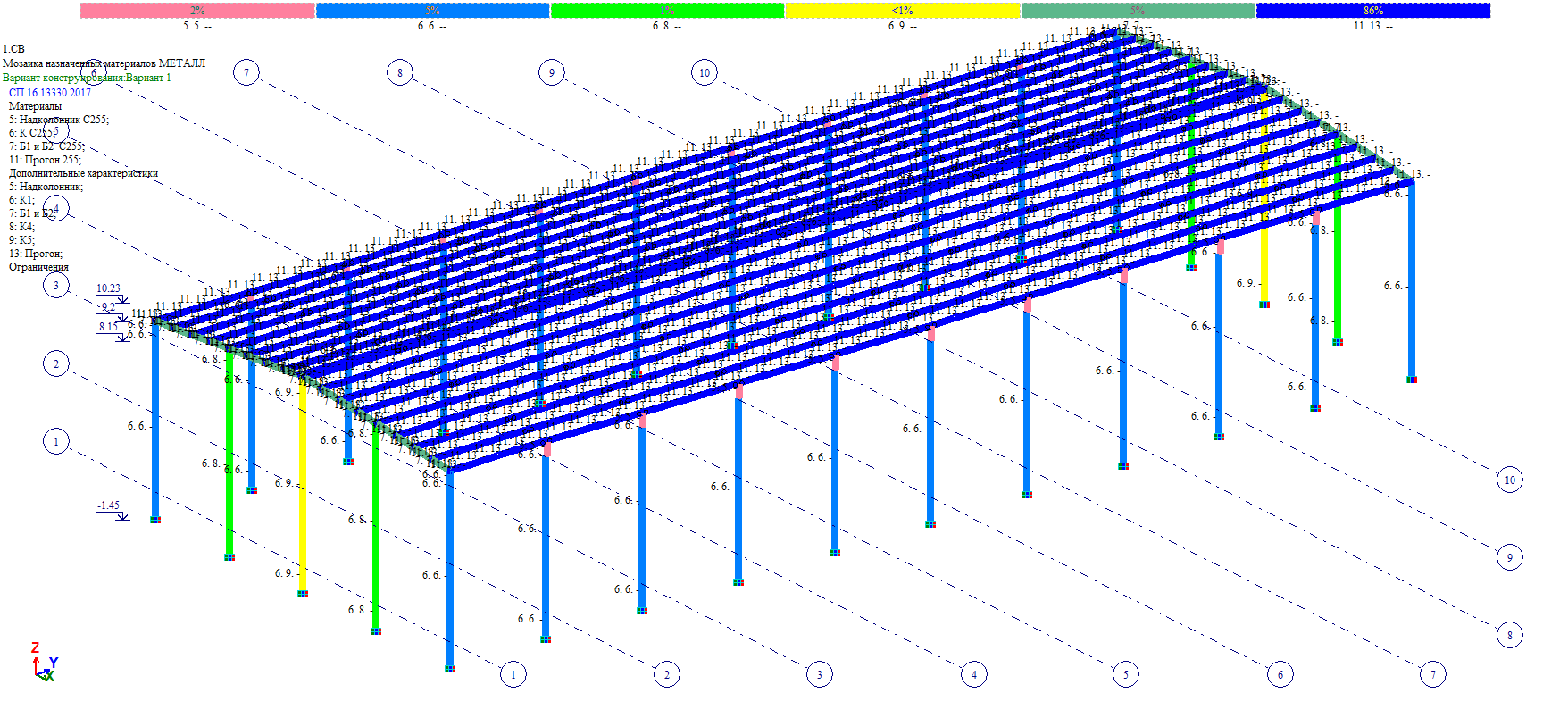

Рис. 3. Назначенные материалы

Второй продукт: жилая линия

Параллельно «Транс-Бим» развивает HouseBIM – конфигуратор загородных домов, построенный на той же архитектурной идее единой объектной модели.

Пользователь проходит короткий бриф, получает готовую конфигурацию дома и редактирует её вживую: габариты, этажность, форма пятна застройки, перегородки, проёмы, назначение помещений. План с площадями и 3D-представление обновляются синхронно с моделью.

Отдельный модуль – генерация визуализаций фасадов и интерьеров по текстовому описанию. Здесь мы столкнулись с эффектом, который стоит отметить отдельно: генеративные модели общего назначения при работе с архитектурой склонны «изобретать» здание заново – переставлять окна, менять членение панелей, смещать точку съёмки. Решение оказалось не в подборе модели, а в структуре запроса: геометрия и параметры камеры фиксируются как приоритетный блок, а модель занимается стилизацией существующего объёма, а не его придумыванием. При таком подходе геометрия сохраняется один в один, и визуализация остаётся привязанной к реальной модели, а не к фантазии генератора.

Что дальше

Ближайшие направления развития конвейера:

• расширение состава автоматически выпускаемых разделов;
• углубление интеграции с расчётным контуром;
• развитие жилой линии до того же уровня автоматизации выпуска документации, который намечен в промышленной.

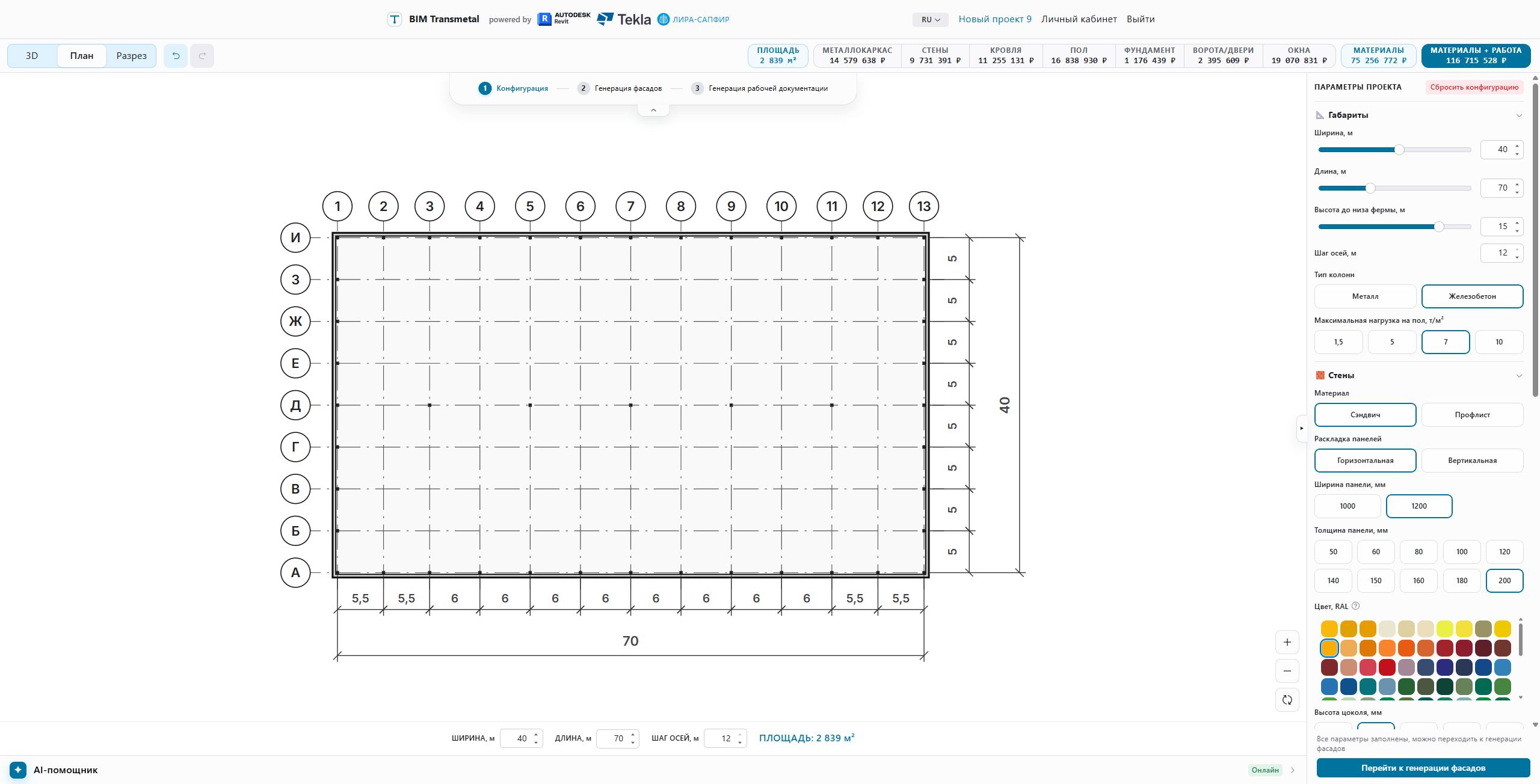

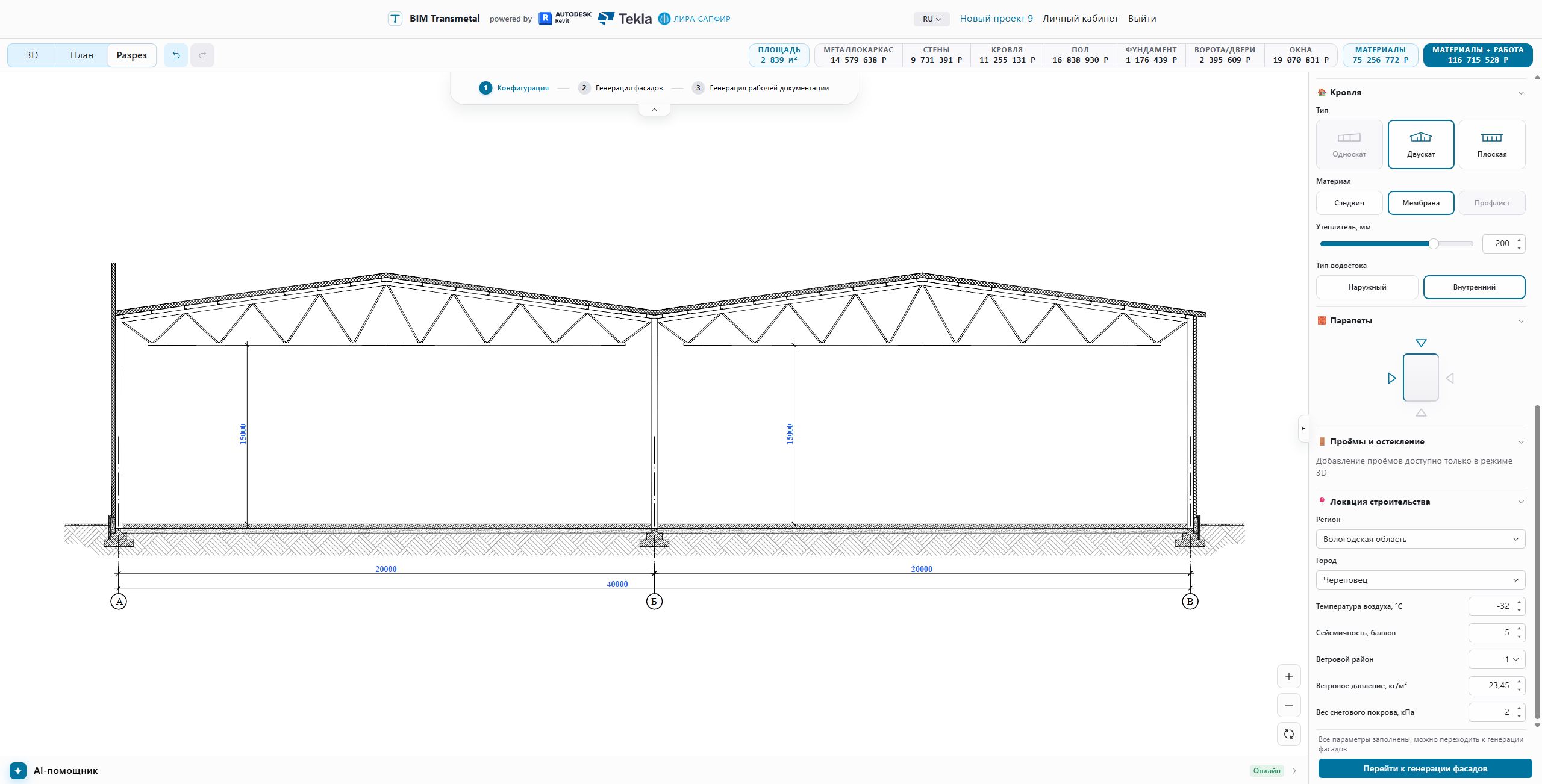

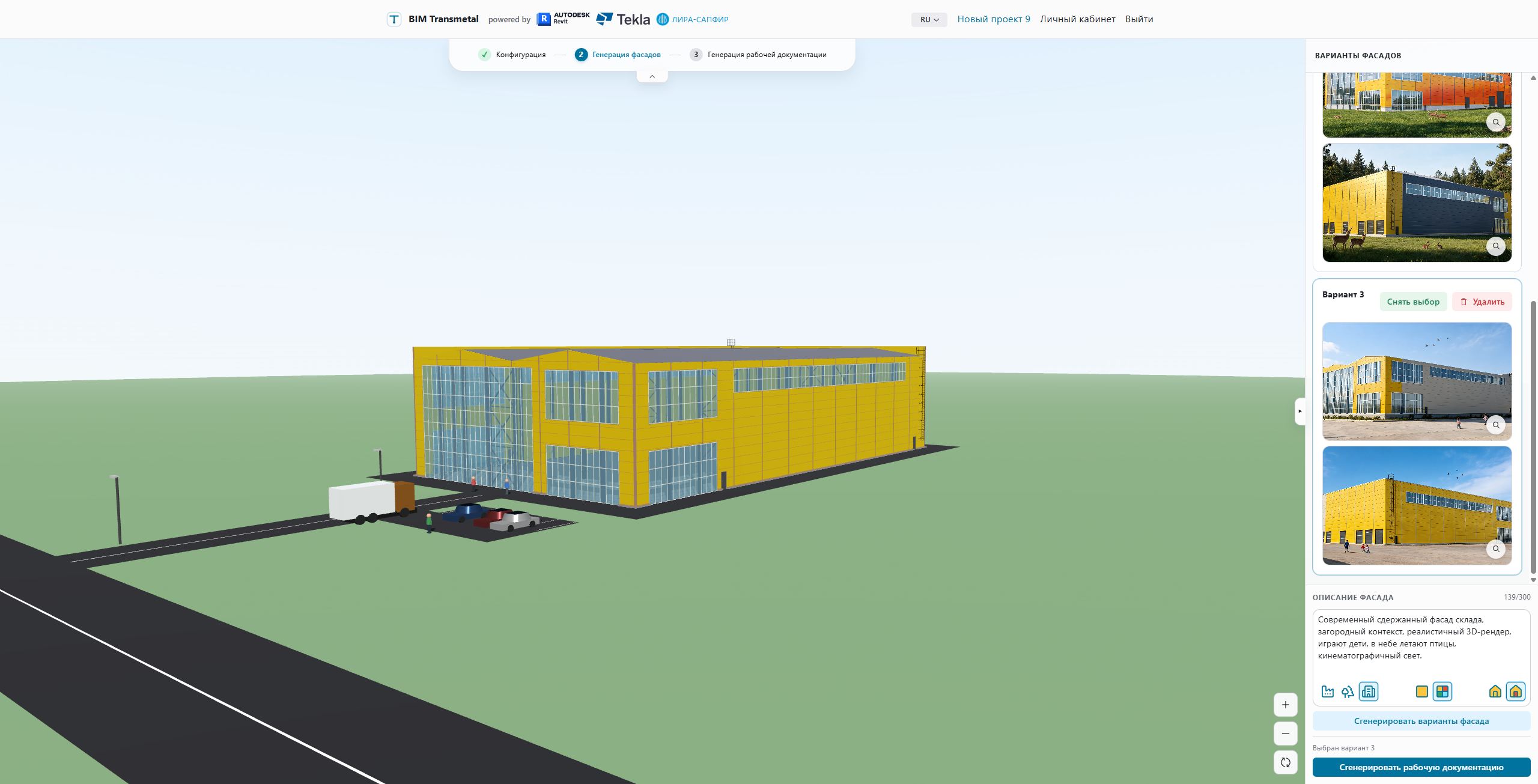

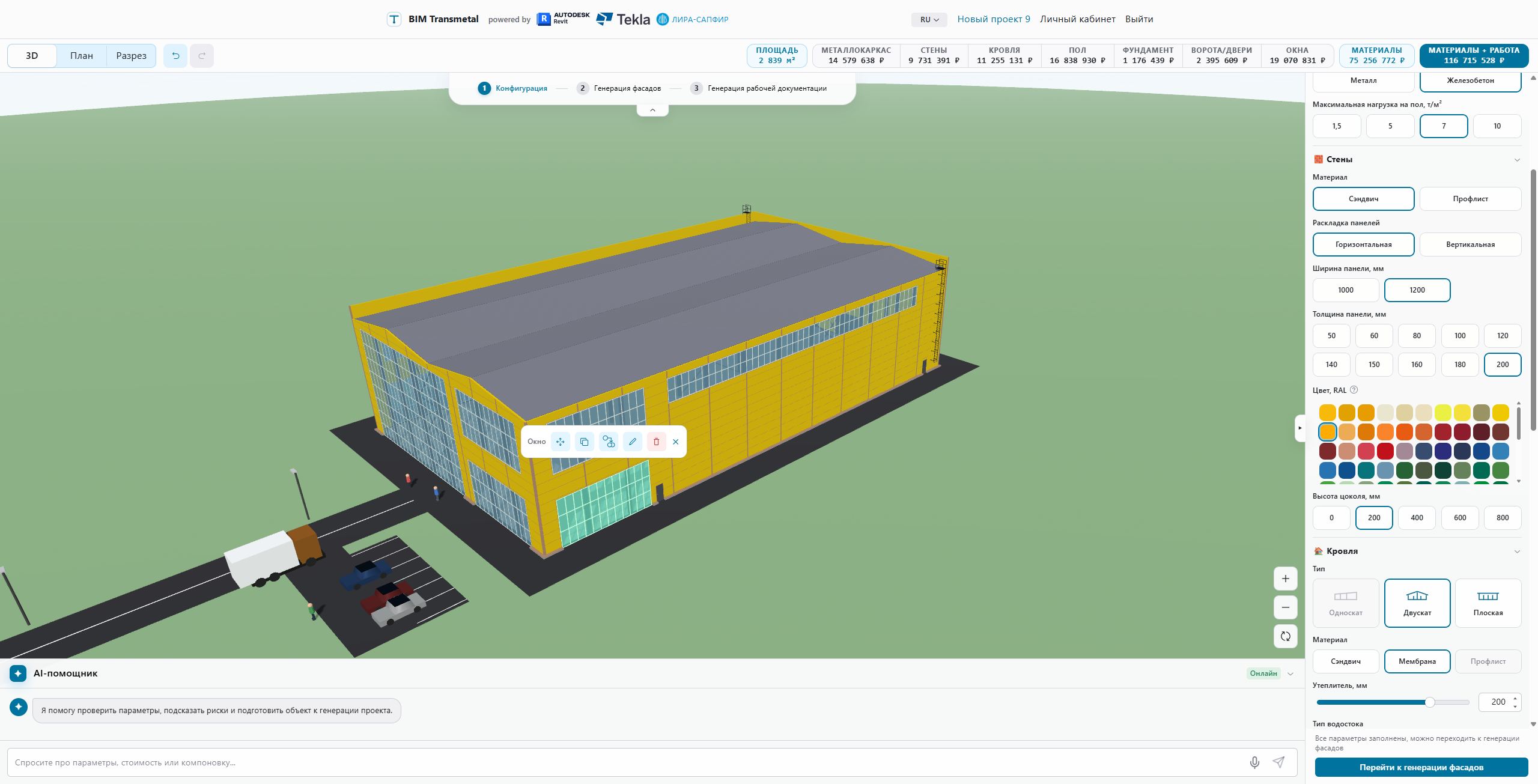

Внешний вид интерфейса системы

ООО «Транс-Бим»
